分布式光纤温度应变监测仪
所属栏目：产品展示
发布时间：2024-09-02
关注度：1次
简单介绍：主机介绍

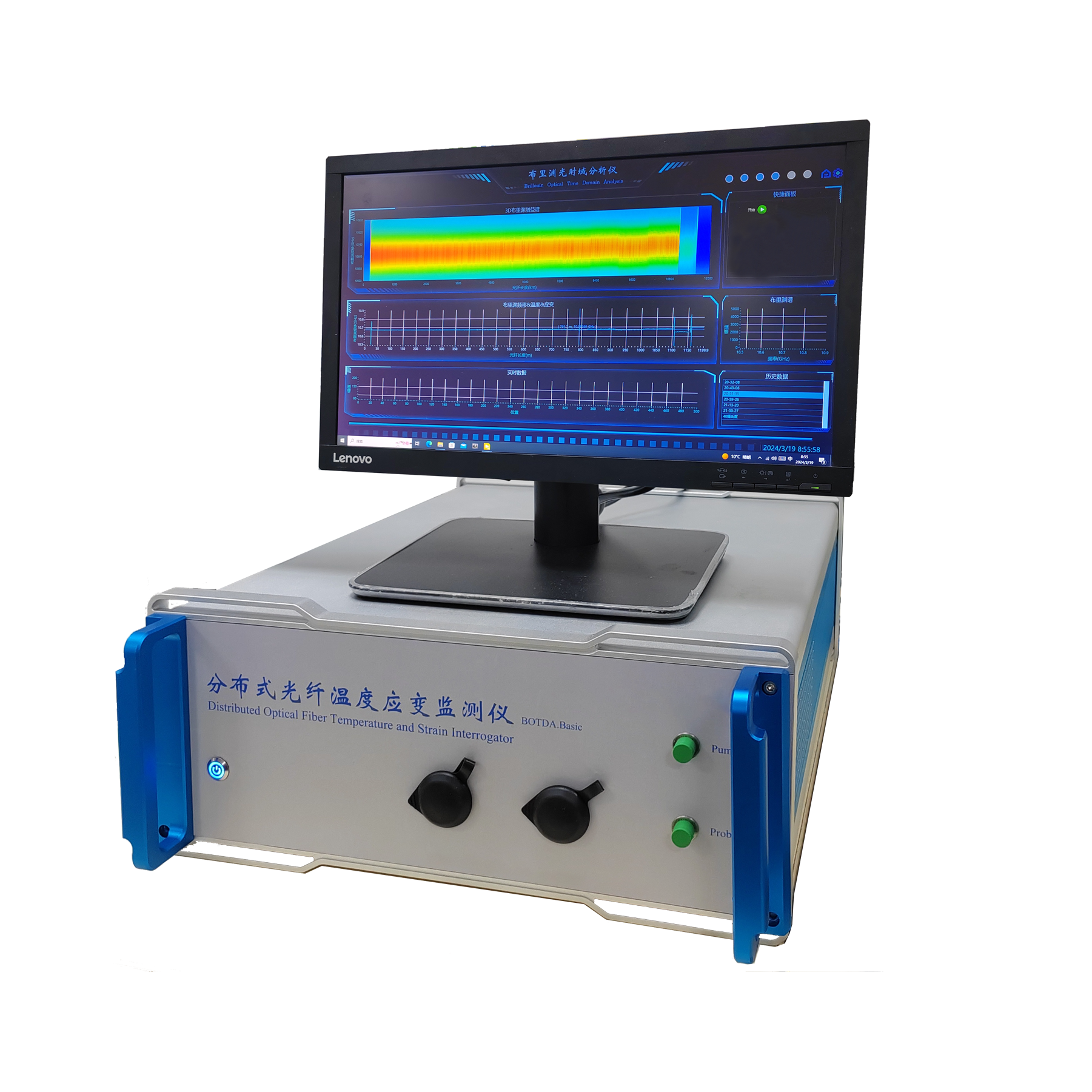

主机介绍
监测仪控制激光器发出载波光，分为两路，一路调制为高功率的泵浦脉冲光，另一路调制为移频的连续探测光。二者分别从光纤两端注入，脉冲光位置扫描，探测光频率扫描，采集得到沿光纤的分布式布里渊增益谱，通过数据峰值拟合，计算出布里渊频移，从而解调出温度或应变信息。技术参数如下：
|
项目 |
指标 |
|
|
解调仪通道 |
单通道、环路测量 |
|
|
传感环路 |
20km ~ 50km |
20km |
|
空间分辨率 |
1m ~ 10 m |
高SR模式40cm |
|
空间采样间隔 |
10cm（Max） |
|
|
测量时间 |
30s ~几分钟 |
|
|
测量精度 |
±0.2℃ / ±4.0με @1.0km 12000 次平均 ±0.4℃ / ±8.0με @10 km 12000次平均 |
|
|
测量范围 |
-15000με ~ 15000με (-1.5% ~ 1.5%) |
|
|
尺寸 |
365(W)×521(D)×156(H)mm（3U结构） |
|
系统介绍
分布式光纤传感技术能够实现高空间分辨率连续、长距离地测量，在大型基础设施的结构健康监测、国防边境的无人值守和地质灾害、火灾的早期预警等领域具有重要应用价值。监测仪是基于非线性光学中的布里渊散射效应：入射光和后向布里渊散射光之间的频率差是与光纤所处温度、应变呈线性关系。
监测仪的功能是实现光纤沿线布里渊频移的精确测量，从而解调出对应的温度和应变分布。监测仪架构是布里渊光时域分析（BOTDA）系统，将复杂的光电系统进行模块化、软件化，集成在3U机箱中。采用全固态元器件，内部无活动件，具有抗电磁干扰、抗震性好、精度高等优点。
软件介绍
上位机软件提供仪器参数配置、测量界面和结果可视化功能，
主要包括光纤/测量参数配置、单次/定时测量、布里渊频移/温度
应变分布、布里渊谱/三维俯视图、历史数据，测量进度等功能。
可灵活配置测量模式、仪器参数、存储设置等参数。基本功能如下：
※测量光纤分布式布里渊频移并解析温度、应变信息
※可视化实时扫频数据、三维布里渊谱、布里渊频移
※历史数据回放，数据实时保存，保存方式可灵活设置
※通过4G网络+云服务器组网，可在主控室远程监测
