系统概述



YM-CSC-2000 型超声波检测系统是一套采用步进电机传动，利用高频超声系统，对各种精密零部件、复合材料等进行快速无损检测，搭配计算机系统和专用软件，以C扫描图像的方式直观展示，且测试精度高。

传动装置可确保探头不仅在X、Y轴移动以完成整板的扫查，而且竖直方向上也可以调节以适应不同的板厚。

该扫描系统不仅可以在扫描过程中自动存储数据，并且可以实时变更检测参数设置显示不同条件下的检测结果。



检测原理



YM-CSC-2000 型超声波检测系统通过耦合剂进入工件内部，超声在异质界面（水、工件）会产生透射波和反射波，探头接收返回的超声反射波，根据回波参数评估工件内部质量；

※超声波在工件上固定点检测时会获得，该点超声检测回波信息；

※通过机械传动装置将探头按照固定轨迹，对工件进行逐行扫描，获取扫描范围内的回波信息；

※将所有回波信息，按照扫描位置，通过专用配套软件处理为A/B/C扫描图像；

※图像的像素位置代表工件位置，图像的颜色代表回波信息；

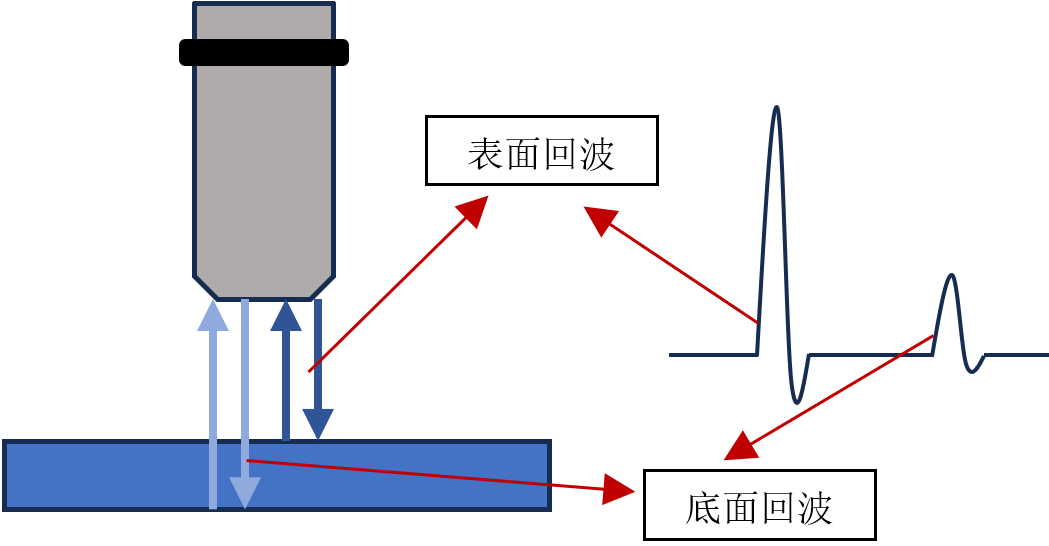

图1 超声检测原理示意图



功能特点



1、三轴水浸超声C扫描，全中文操作系统

2、实时A、B、C扫图像显示、存储、回放

3、缺陷识别定位，缺陷面积计算

4、全波数据存储，可线下重新读取数据并进行闸门修改重新生成C扫描图像

5、超声A扫描信号导出，便于做进一步分析

6、采用高性能编码器和伺服电机，实现高速扫查、高精度和分辨率

7、采用轴限位装置，保证系统安全运行



设备主要组成



1、高性能超声采集卡

2、超声C扫描无损检测软件

3、高精度运动控制系统

4、水浸水槽

5、工控机

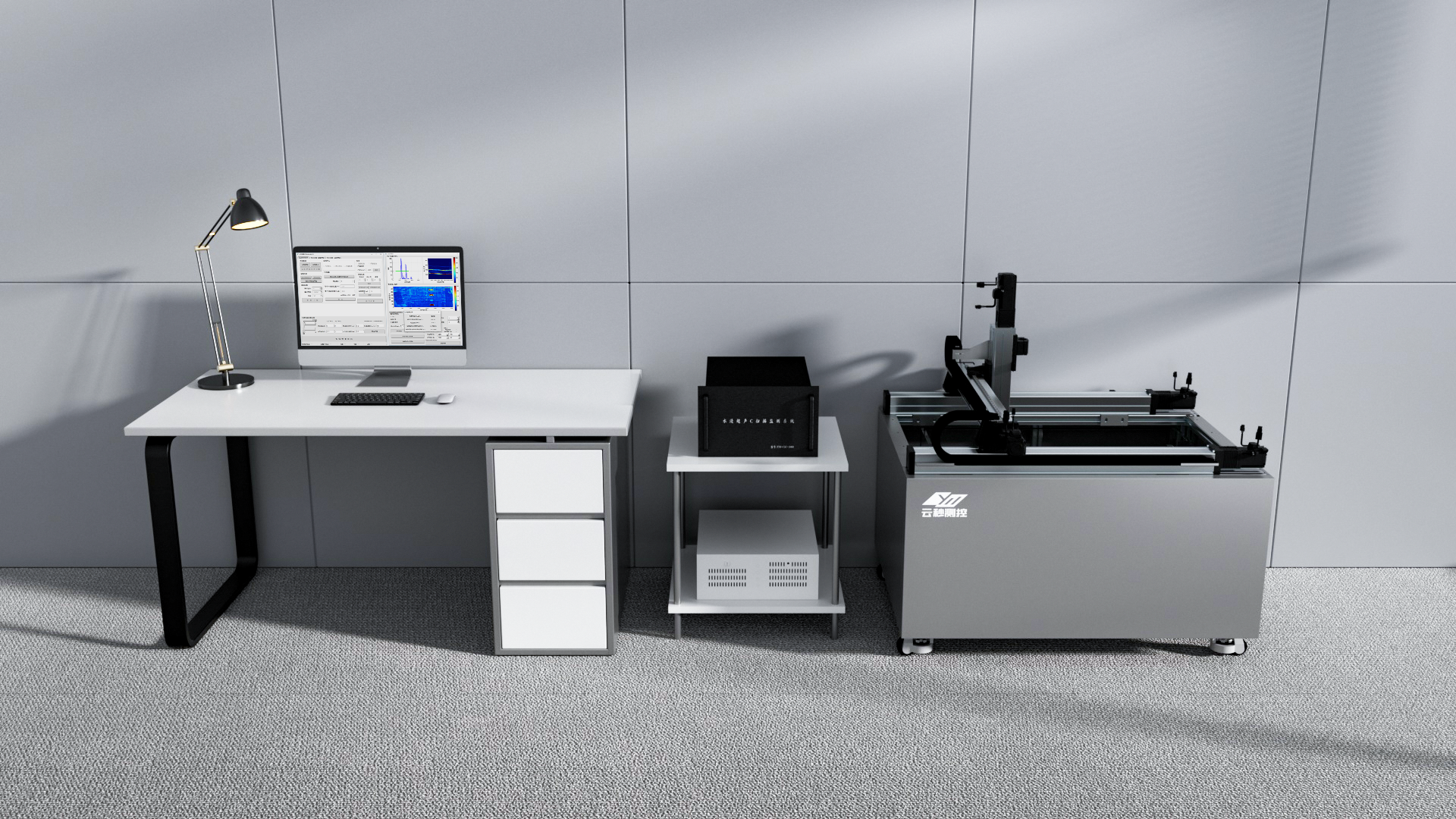

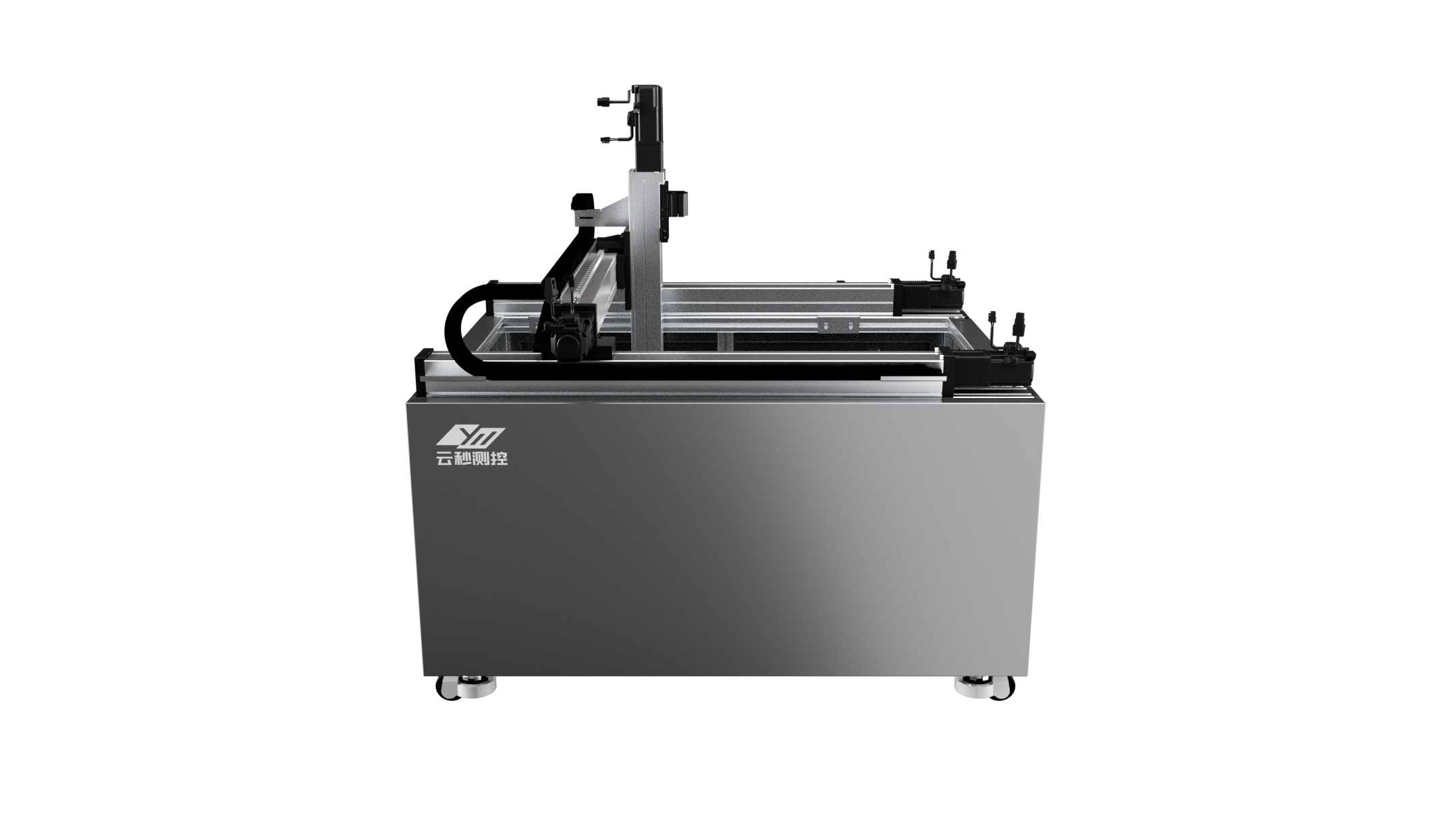

图2 水浸超声C扫面检测系统实物图

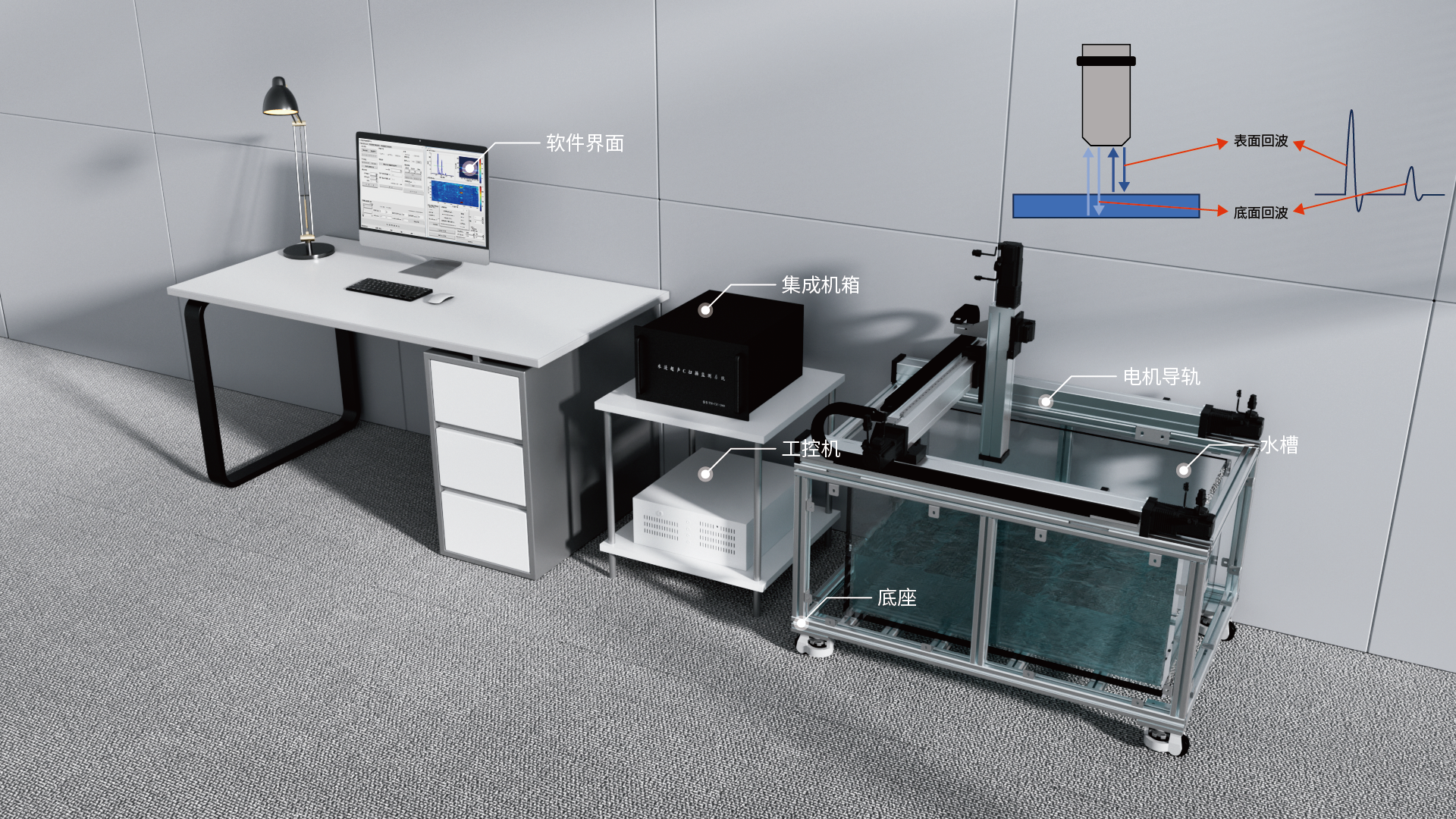

图3 水浸超声C扫面检测系统实物图



主要性能指标

表1 YM-CSC-2000 型超声波检测设备相关性能参数

（*）可根据需求定制



上位机界面

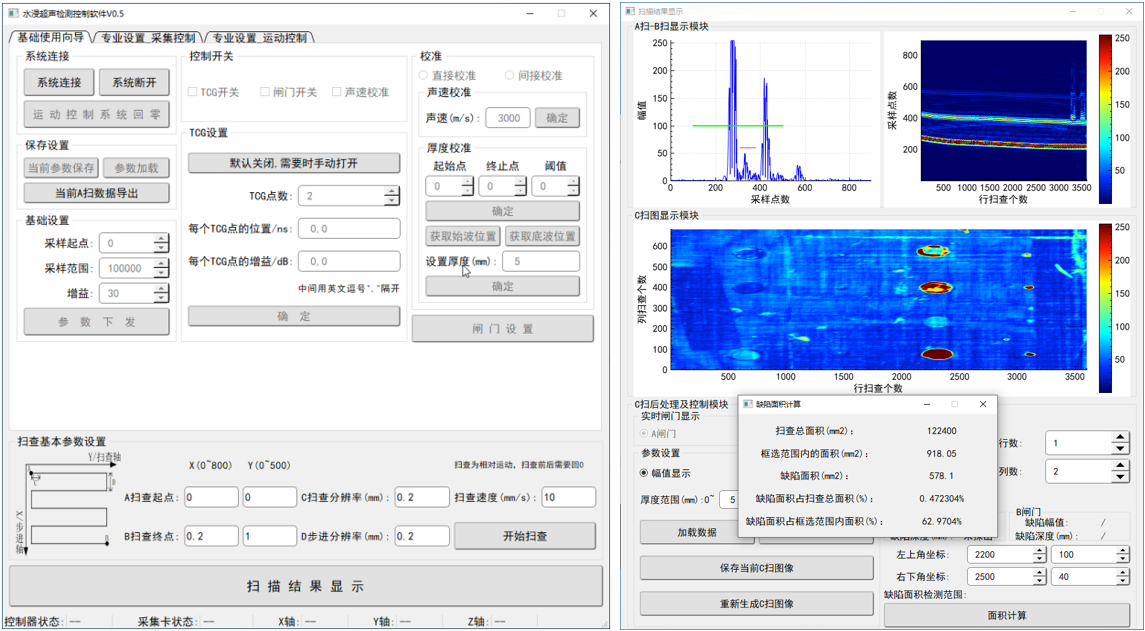

图4 水浸超声C扫面检测系统配套软件界面

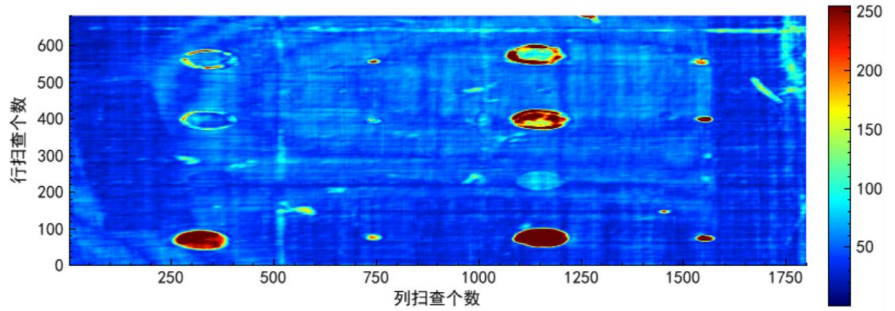

图5 复合材料检测结果



应用领域

常用于航天航空、兵器工业、电子工业、高端制造等领域，以及高校和相关科研机构。
